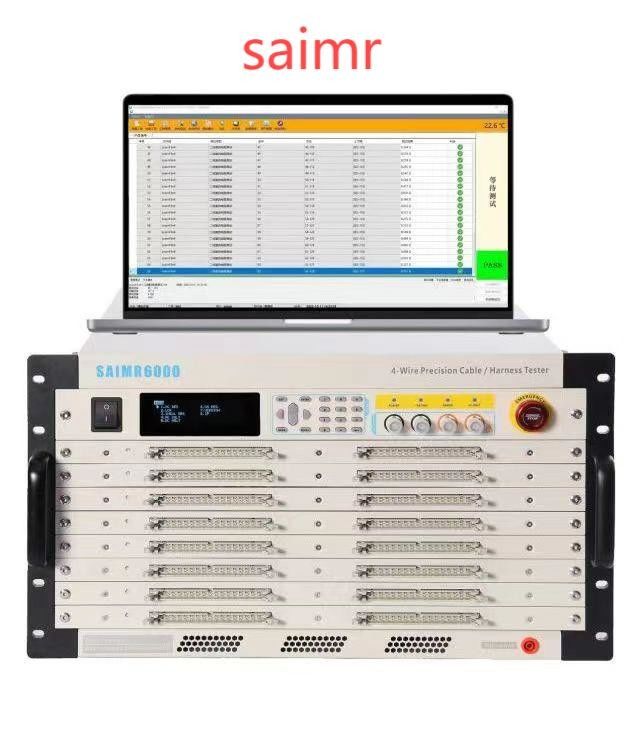

Nieuwe energiebatterij CCS,FPC Medium Voltage Wiring Harness Comprehensive Test System
Het Medium Voltage Wiring Harness Comprehensive Test System is een geavanceerd instrument dat is ontworpen voor de snelle en nauwkeurige inspectie van bedradingsbanden in verschillende industrieën.Het is in staat om fouten zoals kapotte schakelingen nauwkeurig te detecteren, kortsluitingen en onregelmatigheden binnen het testgordel, waardoor gebruikers snel problemen binnen het bedradingsgordel kunnen identificeren en aanpakken.In combinatie met de ondersteunende bovenste computertestsoftware, geeft het een intuïtieve weergave van de geïdentificeerde problemen in de bedrading.
Dit systeem heeft een brede toepassing in de automobielindustrie, flexibele circuitboards, CCS en andere gebieden voor geautomatiseerde testen.De gedistribueerde versie van de SAIMR6000 kan worden geconfigureerd als een gedistribueerd testsysteem.Door de uitbreiding van de interface kan het tot meer dan 20.000 testpunten ondersteunen, waardoor het geschikt is voor het testen van bedrading in complexe systemen zoals vliegtuigen, treinen en satellieten.
Technische specificaties
Model: SAIMR 6000S en SAIMR 6000
Meetstijl: omvat zowel het tweede lijntype als het vier lijntype voor een betere nauwkeurigheid.
Maximaal aantal testpunten: 256 voor SAIMR 6000S en 128 voor SAIMR 6000.
AC-hoge spanning: variërend van 30 tot 2000 V.
DC-hoge spanning: van 30 tot 3000 V.
Hoogspanningsuitgangsnauwkeurigheid: ±5%
Hoogspanningsmetingsnauwkeurigheid: ±5%
Hoogdrukmetingstijd: variëteit van 0,1 tot 500 s
Kort open circuit / Snelle kortcircuit / Snelle snelle open circuit: weerstandsbereik van 2kΩ - 1000 kΩ
Tweede lijn geleidingsimpedantie: 0,1Ω - 1MΩ
Vier-draad: [Detailleerde beschrijving van vier-draad functionaliteit]
Gids-test: [verklaring van de testfunctie van de gids-test]
Testspecificatie: 10μΩ - 1000K Ω
Teststroom: ≤ 1A
AC-hoge-spanningslekkuren: 10μA - 10mA
Hoge-spannings DC-lekkagrens: 1μA - 5mA
DC-hogspanningisolatie: 1MΩ - 50GΩ
Stroomweerstand: meetbereik 10mΩ - 1MΩ
Niveausignaal: 0,5 - 10V
Stroomsignaal: ≤ 10 mA
LCR: elektrisch vermogen meetbereik van 10pF - 100μF, weerstandstestbereik van 100mΩ - 20MΩ en inductieve testbereik van 10nH - 100H
Frequentiesignaal: 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
Citaten: AUTO/HOLD
Niveausignaal: 0,1 V tot 1,0 V
Diode/spanningsstabilisatorbuis: Testspecificatie van 1 - 10V met een testsignaal van 1mA. Toestemt eenzijdige tests toe en kan het eindpunt van de kortsluiting bepalen.
Geavanceerd functieproject: omvat programmeerbare continue test, automatische plekvinding en automatische diagnose.
Testscanmodus: automatisch, handmatig of extern.
Meetsignaal: maakt gebruik van laagspanningsmetingssignalen.
Bewaargeheugen: kan tot 500 sets testinstellingsbestanden opslaan.
OS-spanning: 5V
Control Surface-versie: bevat kalibratie- en meetfuncties.
Gewicht: 17 kg voor SAIMR 6000 en 22 kg voor SAIMR 6000S.
Afmetingen (in mm): 483265510 voor SAIMR 6000S en 483183510 voor SAIMR 6000.
