Name: Medium- en hoogspanningsbedradingsharnas Comprehensive Test System
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: Negotiable USD
Availability: InStock

Thuis > producten > Automatische kabelharnas-tester >

Medium- en hoogspanningsbedradingsharnas Comprehensive Test System

Testsysteem voor hoogspanningskabels

Omvattend testsysteem voor bedradingsbanden

Middenspanningskabelsysteem

Plaats van herkomst:

China

Merknaam:

SAIMR

Certificering:

Modelnummer:

SAIMR7000

Neem contact met ons op

Vraag een offerte

Medium- en hoogspanningsbedradingsharnas Comprehensive Test System

Productdetails

Naam:

Het systeem voor het uitvoeren van de tests op de verbindingen van het midden- en hoogspanningskabel

testpunt:

16/32/48/64...20480

D.C.:

30 V tot en met 4000 V

Airconditioning:

30V-3000V

Testmodus:

Vermengingstest met vier/twee draden

Isolatieproeven:

1MΩ-50GΩ(30v-2000v)

Gelijkstroom-weerstand:

0.1Ω-1MΩ

Externe 4-draad gelijkstroomweerstandstest:

10μΩ-100Ω

AC-stroomonderzoek:

1 μA-10 mA

Test van gelijkstroomlekken:

0.1μA-5mA

Test van het besturingssysteem:

2kΩ-200kΩ

Betaling & het Verschepen Termijnen

Min. bestelaantal

1 set

Prijs

To be negotiated

Verpakking Details

Verpakking in houten kratten

Levertijd

30 dagen

Betalingscondities

Tot onderhandeling, T/T

Levering vermogen

Onderhandeld

VERWANTE PRODUCTEN

CCS Hoogspanningskabelboom Uitgebreid testsysteem

Krijg Beste Prijs

Medium- en hoogspanningsbedradingsharnas Comprehensive Test System

Krijg Beste Prijs

Mediumspanningsbedradingsharnas Comprehensive Test System

Krijg Beste Prijs

FPC / CCS-testsysteem voor middel- en hoogspanningskabels

Krijg Beste Prijs

Neem contact met ons op

86-0512-62519606

sales2@saimr.com

Contact opnemen

Productbeschrijving

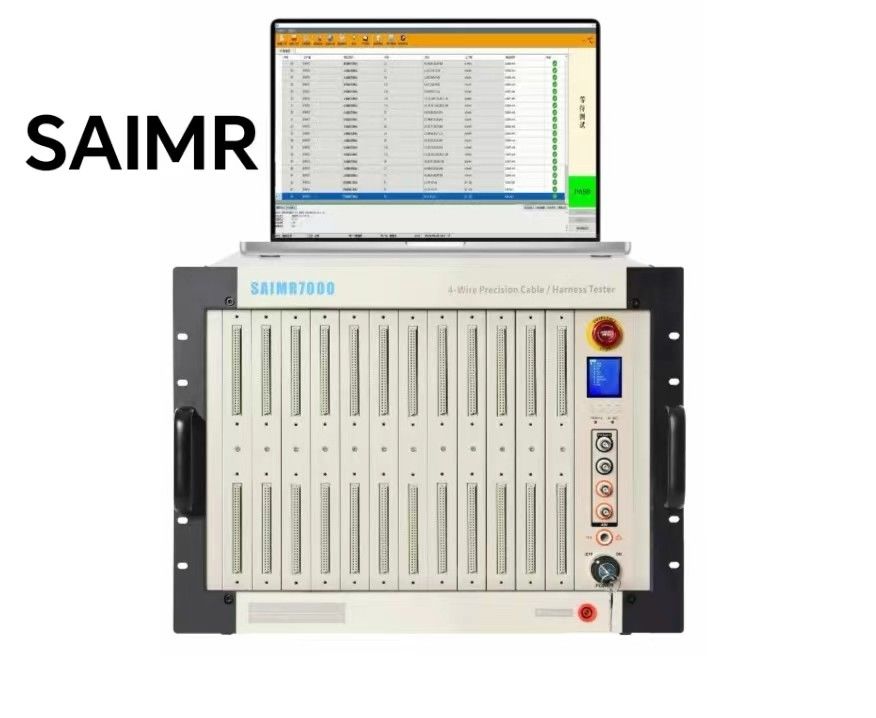

Medium- en hoogspanningsbedradingsharnas Comprehensive Test System

Medium- en hoogspanningsbedradingsharnas Comprehensive Test Systemkan 16/48/96/192 punten testen en het systeem gebruikt de hybride testmethode van interne 4-draad + externe 4-draad. De apparatuur heeft de volgende testfuncties: snelle OS-test, nauwkeurige OS-test,Test van de weerstand van twee draden, 4-draad gelijkstroom weerstandstest, 4-draad LCR-test, isolatieweerstandstest, AC/DC-spanningstest.

Distribueerde architectuur (distributed version)
Kan een gedistribueerd systeem vormen met maximaal 1920 punten of meer.
Modulair ontwerp
Elk testinstrument bevat 1 testkaart en 12 schakelplaatkaarten, elk met 16 testpunten, en ondersteunt gemengd testen met twee en vier draden.
Multifunctioneel testen
Het testbord bevat een OS-testfunctie, een DC-weerstandstestfunctie, een LCR-testfunctie, een AC/DC-isolatie-spanningstestfunctie, een AC/DC-isolatie-spanningstestfunctie,en LCR-testfunctie.
DC-weerstand, LCR, AC/DC-weerstandspanning, isolatieweerstand en programmeerbare voeding.
Hoog nauwkeurige weerstand
De test op weerstand zorgt voor een maximale teststroom van 1 A en een minimale weerstandsresolutie van 10 μΩ.
Zelflerende functie voor snelle detectie van onbekende harnasverbindingen.

Model	SAIMR7000
Metingen	Inwendige vierdraad + buitenste vierdraad
Maximaal aantal testpunten	96
Hoge spanning wisselstroom	25-3000V
Hoge DC-spanning	25-4000V
Hoogspanningsuitgangsnauwkeurigheid	± 5%
Hoog de nauwkeurigheid van de spanningsmeting;	± 5%
Hoog tijd van spanningsmeting	0.01s -60s
Testpunten en toepassingsgebied	O/S, intermitterende O/S, snel intermitterend open circuit		2kΩ-200kΩ De in punt 3.4.1 vermelde parameters moeten worden verwerkt.
	Inwendige vierdraad geleidingsimpedantie		0.1Ω-1MΩ
	Externe vierdraadverbindingstest	Testbereik		10μΩ-1MΩ
		Stroomsignaal		≤ 1A
	AC-hoge-spanningslekkuren		0.01mA-10mA
	Gelijkspanningshoogspanningslekkuren		0.1μA-5mA
	Gelijkstroom hoogspanningsisolatie		1MΩ-10GΩ
	Gelijkstroomweerstand	Meetbereik		100mΩ-2MΩ
		Niveausignaal		0.5-6V
		huidige signaal		≤ 10 mA
	LCR	Capaciteitsmetingsbereik		10pF-100μF
		Vermogen meetbereik		100mΩ-20MΩ
		Inductabiliteitsmetingsbereik		10nH~100H
		Frequentiesignaal		50 Hz/60 Hz, 100 Hz/120 Hz/ 1 kHz/10 kHz
		Bereikmodus		Auto/Hold
		Niveausignaal		0.1V-1.0V
	Eenzijdige test		- Ja, dat klopt.
	O/S Terminal Rechter		- Ja, dat klopt.
Geavanceerde functie-items	Programmeerbare continue test/Automatische puntzoeking/Auto-diagnose
Testscanmodus	Automatische/handmatige/externe
Metingssignaal	Signal voor laagspanningsmeting
Storage geheugen	omber van testdossiers tot 500 sets
OS-spanning	5V
Controlepaneel	Kalibratie/metrologie
Gewicht	25 kg
Afmeting (WHD)	483352535
