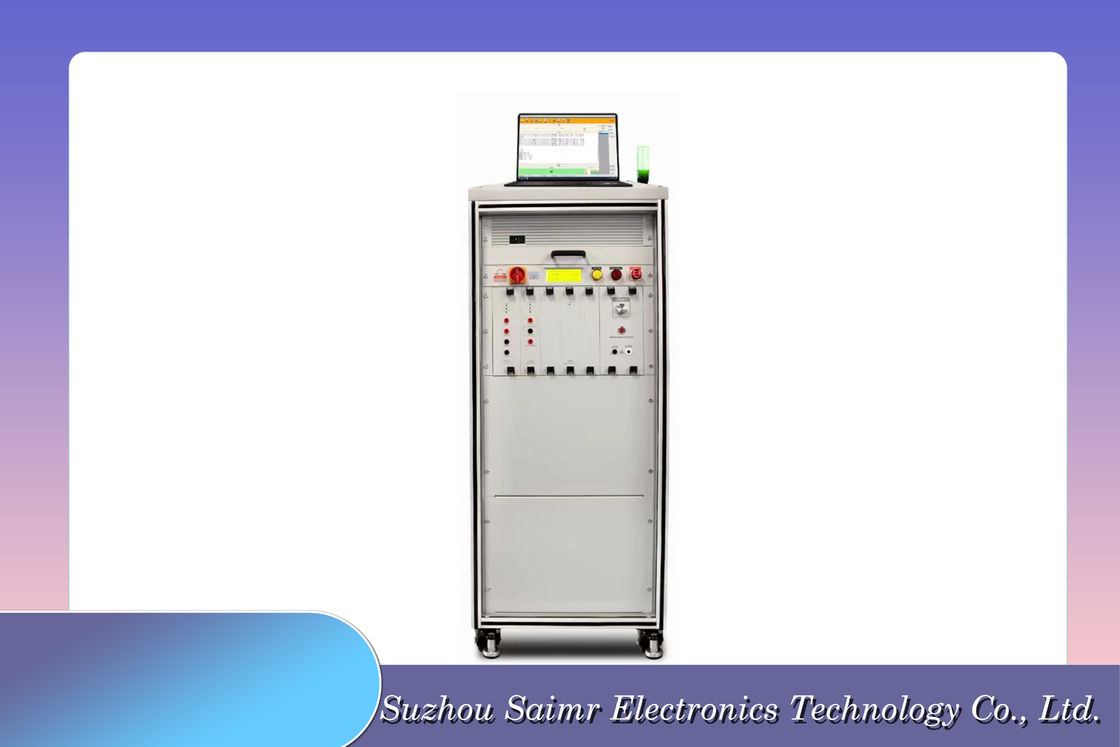

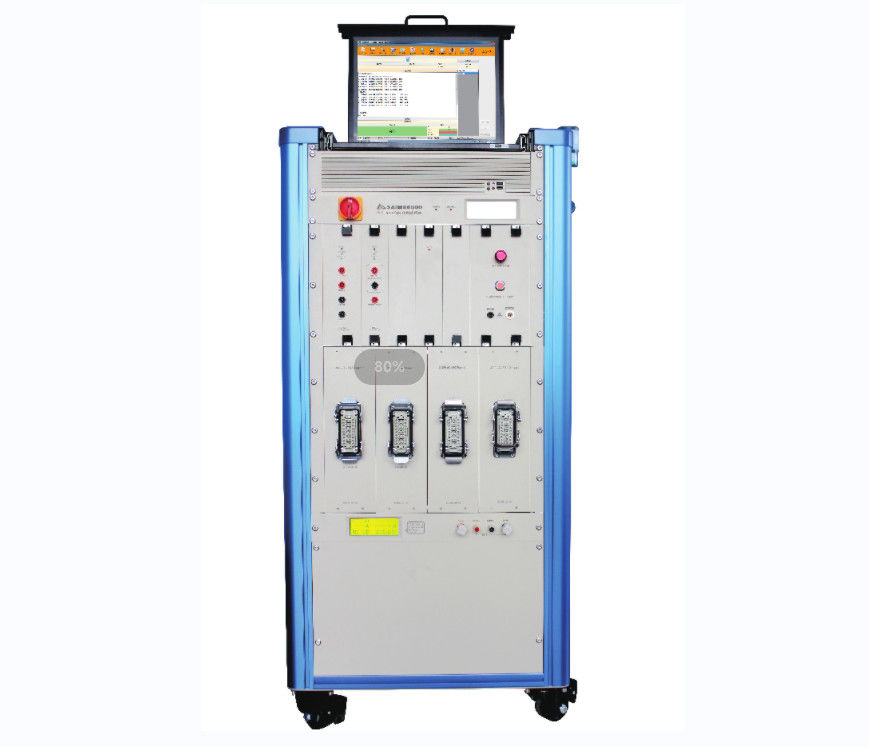

Middenspanningskabelschaarten tester SAIMR6000
Middenspanningskabelsleutel-test
1. Kenmerken
De middenspanningsbanden tester met het model SAIMR6000-256P is een product met een hoge nauwkeurigheid en betrouwbare kwaliteit, dat in binnen- en buitenland wordt verkocht.:
- Geavanceerde functies: ondersteuning van nauwkeurige 4-draad metingen, programmeerbare continue tests, automatische opsporing, automatische diagnose, zelfkalibratie en nulstelling,De testscanmodus kan automatisch worden ingeschakeld/kortsluiting.
- Gemakkelijke bediening: zuiver computergebonden werking, testgegevens kunnen op een computer worden opgeslagen, testrapporten kunnen worden afgedrukt en streepjescodes kunnen automatisch worden afgedrukt na het testen.de apparatuur heeft een kastarchitectuur met een rol, die gemakkelijk te verplaatsen is en vrij kan worden gecombineerd op basis van de output van de productielijn.
- Proefpunten: onder meer fasevolgorde, geleidingsvermogen, isolatie en spanningsweerstand, detectie van de schakelaar van de stekker- en ontkoppelgeweer, weerstand, inductance, capaciteit en diode, enz.
- Testmethode: beide uiteinden van het testobject moeten aan de bevestiging zijn verbonden.
- Testvereisten: er zijn indicatorlichten en geluidsalarmen tijdens de test en er zijn drie manieren om de test te starten: barcode scannen op het product, testknop aan de computerzijde,en startknop aan de zijkant van de armatureDe blootgestelde draden hebben een beschermende hoes en het testapparaat en de bedieningsbox zijn met een snelle stekker verbonden, waardoor het gemakkelijk is om het testapparaat snel te vervangen.Dit instrument wordt veel gebruikt in energie opladen geweer tester, modus twee functionele test systeem, nieuwe energie PDU elektronische bedieningskist tester, auto deur paneel bedrading harnas test systeem, auto connector professionele test apparatuur,motor servo-omvormer verankeringspunt tester, stroomvoorziening inverter test systeem, draad connector tester, geleiding machine, spoel interlayer tester, multi-kanaal hoogspanningsmachine en andere velden.
2Toepassing
- FPC Flexible circuit board
- Onderzoek van middelspanningsgordels
- met een breedte van niet meer dan 50 mm
- energieopslagbatterij, energiebatterij CCS, geïntegreerde busbar
3.Specificatie
| GemiddeldVoltageGe-test |
SAIMR6000 |
| Testmodus |
4-draad of 2-draad (gemengde test) |
| Aantal punten |
32/64/128/256...20480 punten |
| Proefproject |
Testbereik |
Testnauwkeurigheid |
| Test van het besturingssysteem (spanning 5V) |
2 kΩ-200 kΩ (optioneel 20 kΩ-1000 kΩ) |
± 5% |
| Isolatieweerstandstest |
1MΩ-50GΩ (30V-2000V) |
1MΩ~100MΩ: ±2% |
| 100MΩ~1GΩ: ±5% |
| 1GΩ~50GΩ: ±10% |
| Test van gelijkstroomweerstand |
0.1Ω-1MΩ |
< 100k: ± 1% |
| > 100k: ±5% |
| Buitenste vierdraadige gelijkstroomweerstandstest |
10 μΩ tot en met 100Ω |
±0,2%+5μΩ |
| NTC-test met vier draden (10k, 100k) |
Temperatuurbeoordeling (nauwkeurigheid 0,1°C) |
Gebruikers kunnen zelf gedefinieerde RT-tabel voor weerstand en temperatuur beoordeling |
| Weerstandsbeoordeling (nauwkeurigheid 10k: 1% 100k: 5%) |
De weerstandswaarde kan worden beoordeeld op basis van de reële temperatuur van de omgeving |
| Vergelijkend oordeel (nauwkeurigheid 0,1°C) |
Maximaal weerstandsverschil tussen geteste en standaardonderdelen (bereik) |
| AC Hi-pot test |
30V-2000V |
± 3% |
| Gelijkstroom Hi-pot-test |
30V-3000V |
± 3% |
| AC-stroomonderzoek |
1 μA-10 mA |
± 3% |
| Gelijkstroomlekketest |
0.1μA-5mA |
± 3% |
| Afmetingen (in mm) |
483*265*510 (1024P) |
483*183*510 (512P) |
| Maximaal gewicht (in kg) |
26 |
18 |
| Standaardconfiguratie |
Gebruikershandleiding in U-schijf, voedingskabel, netwerkabel, aansluitingsbord, testlijn, patrouillepen. |
| Facultatieve opstelling |
Isolatie standaard weerstand, geleiding standaard weerstand, industriële computer, desktop computer, monitor, muis, toetsenbord, luidspreker. |
