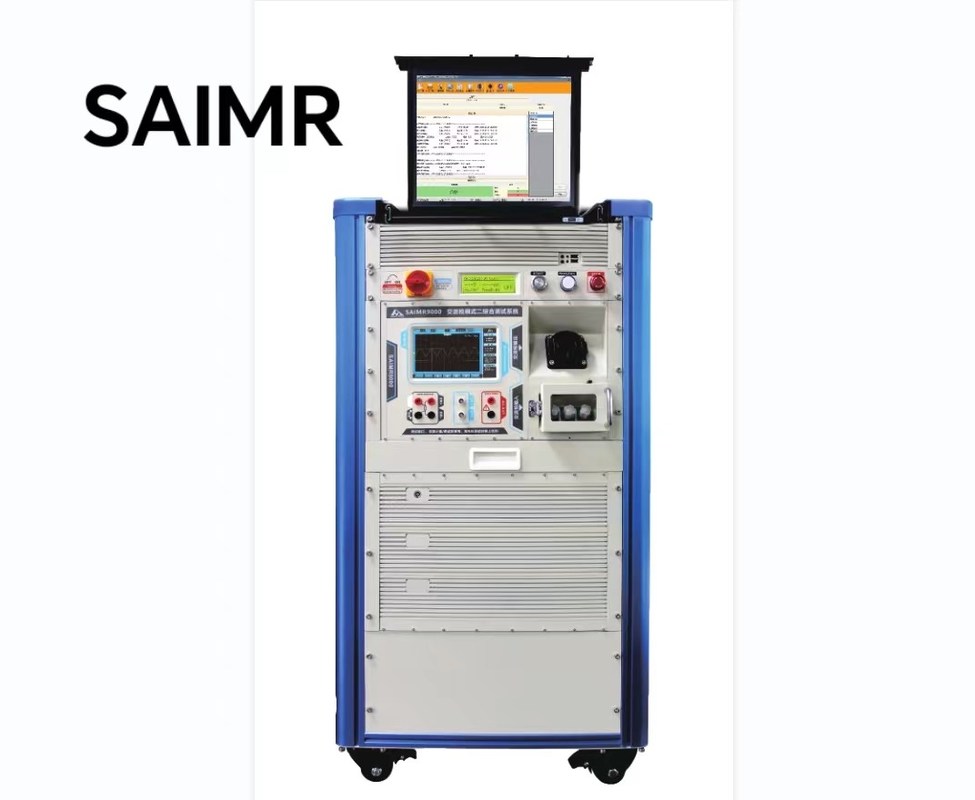

Computersysteem voor het testen van het laadpistool in de modus II, verbindbaar met het MES-systeem

Testsysteem voor de laadpistool in modus II

Nieuwe energiespoel-turn-to-turn/layer-to-layer tester

1.Test van de ladingstoestand

2- Test naar de grond.

3Onderspanningstest en herstelproef

4.Overspannings- en herstelproef

5.Nulvuurtest omgekeerd

6.Leckage current test

7.Test van de werkcyclus

8.Verdracht op grondweerstand

9.Bescherming tegen overtemperatuur en herstel

• Computerized Operation: De werking van de apparatuur wordt door een computer gecontroleerd en zorgt voor nauwkeurige en efficiënte tests.
• Alle proeven in één keer: de apparatuur kan alle noodzakelijke proeven tegelijkertijd uitvoeren, waardoor tijd wordt bespaard en de efficiëntie wordt verbeterd.
• Verbindbaar met het MES-systeem: het kan worden geïntegreerd met het Manufacturing Execution System (MES) voor naadloze gegevensuitwisseling en -beheer.
• Open testplatform: het testplatform is open en flexibel, waardoor het gemakkelijk kan worden aangepast en uitgebreid.
• Scancode-test: ondersteunt het testen van scancodes voor snelle en nauwkeurige identificatie van producten.
• Na afloop van de test kunnen streepjescodelabels worden afgedrukt. Na afloop van de test kunnen streepjescodelabels worden afgedrukt voor traceerbaarheid en identificatie.
• Traceerbaarheid van de testgegevens: de testgegevens zijn traceerbaar, waardoor de kwaliteit en betrouwbaarheid van de producten worden gewaarborgd.

• Bescherming tegen overstromingen
• Bescherming tegen lekken
• Bescherming tegen overtemperatuur
• Spanningsisolatie
• Bevestiging van indicatorlicht
• Voor de installatie van de apparatuur geldt: gb/t 18487.1-2.15, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015

• Scannen, afdrukken, rapporteren, archiveren, database
• Parameterinstelling, MES-docking, beheer van gebruikersrechten

• Overstroombescherming: trek de belastingstroom van A naar de gespecificeerde stroom B volgens de helling, registreer de uitschakelstroom en -tijd.stroom A / stroom B / helling van stijgingTestresultaten: stopstroompunt/stoptijd/stopgolfvormen.
• Kortsluitingsbescherming: trek de belastingstroom naar boven van A naar de gespecificeerde stroom B volgens de helling, registreer de uitschakelstroom en de tijd.stroom A / stroom B / stijgingshoekTestresultaten: afsluitingsspanningspunt / afsluittijd / afsluitgolfvormen.
• Overspanningstest: stijgen van de ingestelde spanning A naar de ingestelde spanning B volgens de helling, registreren van de uitschakelspanning en tijd.afsluitingsspanningspunt / afsluitingstijd / afsluitingsgolfvormReferentietijd: 5 - 10 s. Een-station / dubbelstation / meerdere stations.
• Onder Spanningstest: Verlaag van de ingestelde spanning A naar de ingestelde spanning B volgens de helling, registreer de uitschakelspanning en tijd.Testresultaat: afsluitspanningspunt / afsluittijd / afsluitgolfvorm Referentietijd: 5 - 10 s.
• Leekstroomtest: vanaf het begin van de lekstroom kan de werkelijke waarde van de lekstroom van de productbescherming worden geanalyseerd.

staat	ingestelde waarde		werkconditie	Tijdvertraging
stroom aan zelfcontrole	Succes van de zelfinspectie		Ga in de wachtstand	1S
	Versuim van de zelfinspectie		waarschuwing voor storing	0.1S
belastingen sequentiële controle	Spanningswaarde van het detectiepunt 1:6±0,8V-12V PWM		De lading is in gang en de relais sluit.	1S
	Spanningswaarde van het detectiepunt 1:9±0,8V-12V PWM		Het opladen is voltooid en de relais is losgekoppeld.	1S
	Spanningswaarde van het detectiepunt 1:12±0,8V		Het stopcontact is niet aangesloten, en de relais is losgekoppeld	1S
	Spanningswaarde van detectiepunt 1: andere		Communicatiefout, en de relais is losgekoppeld	1S
Ground	landing		Relais gesloten	1S
	ontgraving		Ontkoppelen van de kapotte elektrische apparaten	1S
overspanning	Lijnoverspanning u 258 ± 10V		De relais is losgekoppeld, gesloten op 254 ± 10V, vertraging 5 ± 1 s, oneindige cyclus	0.1S
	De lijnspanning is normaal van 176 tot 264 V.		De relais sluit en gaat in de laadtoestand	1S
onderspanning	Lijnspanning is 176V.		De relais wordt afgesloten tot 196 ± 10V, vertraging (5 ± 1) s en gesloten, oneindige cyclus	1S
	De lijnspanning is normaal van 176 tot 264 V.		De relais sluit en gaat in de laadtoestand	1S
overstroming	Lijnstroom is bij 8,4A <110A±0,2A		Als de stroom na 3 cycli nog steeds permanent is uitgeschakeld, wordt de stroom in de stroomcentrale van de stroomcentrale verplaatst.en de normale werkende toestand na het opheffen wordt hersteld	30S
	Lijnstroom bij 10A < 112A±0,2A		De relais wordt losgekoppeld, het storingslicht is aan en het wordt automatisch hersteld na 10 seconden.en de normale werkende toestand na het opheffen wordt hersteld	10S
	Lijnstroom is> 12A±0,2A		Het relais moet onmiddellijk worden afgesneden, verwijderd en weer in normale werking worden gebracht.	2S
	Lijnstroom is < 8A		Relais gesloten	0.1S
kort	Lijnstroom > 22A		De relais wordt onmiddellijk afgesneden.	0.1S
lekken van	Stromen met een lekkage van > 30 mA		De relais wordt onmiddellijk afgesneden.	0.1S
	Er is geen lek op de lijn.		De relais sluit en gaat in de laadtoestand	0.1S
Bescherming tegen overtemperatuur	broodplank	Temperatuur hoger dan 85°C en 3 s aanhoudend	De relais wordt onmiddellijk afgesneden.	2S
		De temperatuur was onder 65°C en bleef gedurende 3 uur.	De relais is gesloten en de to condition	2S
		Temperatuur hoger dan 85°C en 3 s aanhoudend	De relais wordt onmiddellijk afgesneden.	2S
		De temperatuur was onder 65°C en bleef gedurende 3 uur.	De relais is gesloten en de to condition	2S
Test van de drukbestendigheid van de isolatie
hoogspanningsisolatieproef		AC:3.5KV DC:5KV IR:1KV
Leekstroom van 10 mA
