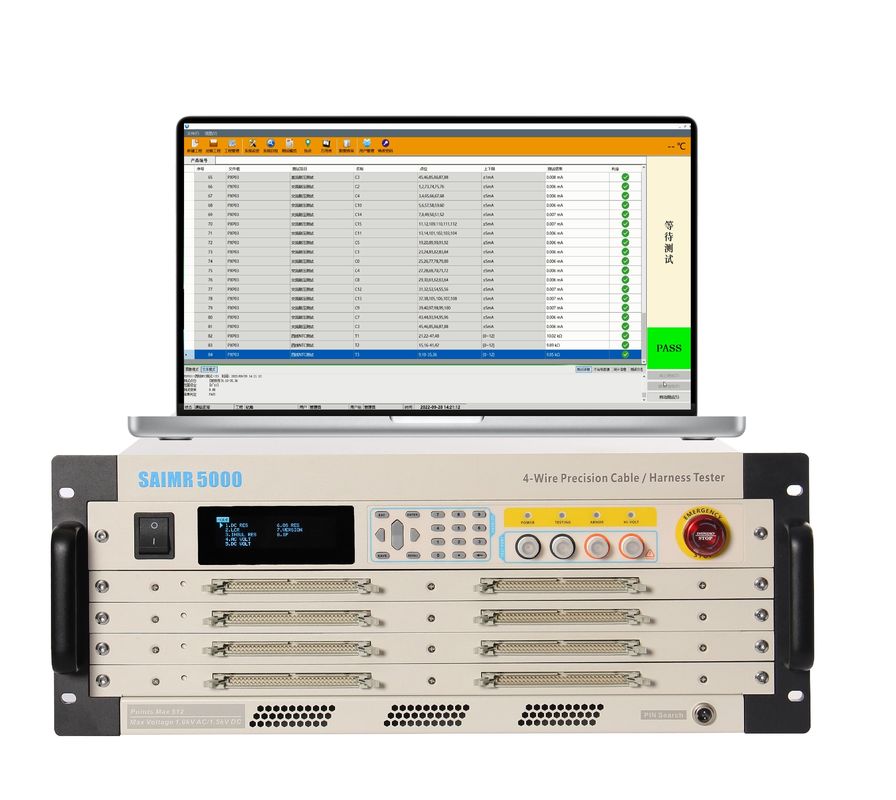

Instantane breuk tester nauwkeurig op te sporen open circuit kortsluiting en misalignment

functie

• Beheer van proefprojecten: 500 soorten instellingen kunnen per categorie worden beheerd, waaronder nieuwe projecten, laadprojecten, projectmanagement en andere functies.
• Beheer van netwerksegmenten: Meerdere testsegmenten kunnen worden geconfigureerd en elk testsegment gebruikt verschillende testparameters om verschillende flexibele tests te vergemakkelijken.
• Systemfunctiemodule: inclusief systeemzelftest, puntbestemming, multimeterfunctie, zelfleerfunctie, puntrapportafunctie, enz.
• Testfunctie: met inbegrip van laagspanningstest, isolatietest, weerstandspanningstest, enz.
• Gegevensopslag en queryfunctie: telkens wanneer de test is voltooid, wordt het gegevensrapport afgedrukt, kan het rapportformaat worden gedefinieerd en worden PDF- en WORD-formaten ondersteund.
• Functie voor het afdrukken van streepjescodes: volgens het product kan de barcode worden aangepast en afgedrukt.
• Gebruikersbeheer: Het systeem ondersteunt drie niveaus van gebruikersbeheer, namelijk beheerders, programmeurs en operators.Programmators kunnen de configuratie van het project beherenDe operator kan het project alleen laden en testen.

Testgegevens

• Basisparameters:
  • Modellen:SAIMER5000,SAIMER5000S
  • Metode van metingTwee draden + vier draden
  • Maximaal aantal testpunten: 1024, 512
  • AChoge spanning:30-1000V
  • DChoge spanning:30-1500V
  • Hoogspanningsuitgangsnauwkeurigheid: ± 5%
  • Hoogspanningsmetingsnauwkeurigheid:±5%
  • Hoogdrukmeting: 0,01 - 60
  • Korte pauze/momentaire pauze/snelle pauze: 2 kΩ-200 kΩ (Relaisbordmodel: SAIMR5000-ChanelBoard-V3.02)
  • twee draden op weerstand: 0,1Ω-1MΩ
  • Testbereik: 10μΩ-1MΩ
  • Teststroom van vier draden:≤1A
  • AC-hoge-spanning lekstroom:10μA-10mA
  • DC-hoge-spanningslekkuren1 μA-5 mA
  • Gelijkstroomhoogspanningsisolatie: 1MΩ-10GΩ
  • Niveausignaal: 0,5-10V
  • Stroomsignaal: ≤ 10 mA
  • Capaciteitsmetingsbereik: 10pF-100μF
  • Versnellingsbereik voor weerstandstests: 100mΩ-20MΩ
  • Inductieproefbereik:10nH~100H
  • Frequentiesignaal: 50Hz/60Hz, 100Hz/120Hz/1kHz/10kHz
  • Bereikmodus: AUTO/HOLD
  • Diode/regulator testbereik1-10V
  • Testsignaal: 1mA
  • Eenzijdige tests: Eenzijdige testen mogelijk
  • Beoordeling van het eindpunt van de korte breuk: Het eindpunt van de korte pauze kan worden bepaald
  • Programmeerbare continue test/autodetectie/autodiagnostiek:Geavanceerde functionele items
  • Testscanmodus: Automatisch/Handmatig/Extern
  • Metingssignaal: Signal van lage spanning
  • Geheugen: tot 500 testinstellingen kunnen worden opgeslagen
  • OS-spanning: 5V
  • Controlepaneel: Kalibratie/metrologie
  • gewichten17kg ((5000S) / 22kg ((5000)
  • Afmeting (eenheid: mm):483265510 (5000) / 483183510 (5000S)
• Precisiteit:
  • Temperatuur: 20±3°C
  • luchtvochtigheid:< 60% RH
  • Isolatie nauwkeurigheidVoor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde methodiek als een onderdeel van de toepassing van deze richtlijn beschouwd.
  • Opwarmtijd: meer dan 15 minuten
  • Kalibratietijd: minder dan 1 jaar
  • Testpunten: OS-test, twee-draad weerstandsmeting, vier-draad weerstandsmeting, gelijkstroomweerstandstest, LCR-test, diode-test, isolatietest, AC-lekketest, DC-lekketest,AC-spanningsbron, isolatie/weerstandspanningsbron, laagspanningssignaalbron, laagspanningstesttijd, weerstandspannings-/weerstandspanningstesttijd
  • gebiedVoor de toepassing van deze richtlijn wordt de in bijlage I bij Verordening (EG) nr. 1907/2006 bedoelde vergunning verleend aan een vergunninghouder.0.1 ~ 1M, 10 ~ 1M,0.1 ~1M,10pF~100uF,100m -20M,1~10V,1M ~10G,10A~10mA,1A~5mA,30~1000V AC ((50/60Hz),30~1500V DC,5V/10mA,10ms ~ 200s,0.1s ~ 500s
  • Basisnauwkeurigheid:±5%, ±0,5%+0.05,±0,2%+5,<100k:±1% >100k:5%,±2%,±2%±0,2V,1M ~100M:±2% 100M ~1GQ:±5% 1G ~10GQ:±10%,±3%,±3%,±3%,±3%,±3%,±1%,±1%
