Name: Apparatuur voor het testen van draadharnassen
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR6000S/6000
Price: 4,750.00 USD
Availability: InStock

Thuis > producten > Tester voor draadbanden >

Apparatuur voor het testen van draadharnassen

Testapparatuur voor draadharnassen van 400 mm x 300 mm x 200 mm

Testapparatuur voor middelspanningsdraadbanden

Testerapparaten voor middelspanningsbanden

Plaats van herkomst:

China

Merknaam:

SAIMR

Certificering:

Modelnummer:

SAIMR6000S/6000

Neem contact met ons op

Vraag een offerte

Apparatuur voor het testen van draadharnassen

Productdetails

Naam van het product:

SAIMR6000 Kabelharnas-testsysteem (Medium Voltage type)

Afmetingen:

400 mm x 300 mm x 200 mm

Draadtype:

Kabelboom

Testende nauwkeurigheid:

± 1%

Testmodussen:

DC, AC, IR,OS,NTC

Spanningsbereik:

Middelspanning

Betaling & het Verschepen Termijnen

Min. bestelaantal

1 set

Prijs

3500-6000$ per set

Levertijd

30 werkdagen

Betalingscondities

T/T

VERWANTE PRODUCTEN

Precise Precise Testing Wire Harness Tester Lage Spanning

Krijg Beste Prijs

Kabel en draad harnas Tester lage spanning DC 1500V

Krijg Beste Prijs

220V 4 draaddraad harnas Tester Professionele testinstrument

Krijg Beste Prijs

Gebruikersvriendelijk

Krijg Beste Prijs

Neem contact met ons op

86-0512-62519606

sales2@saimr.com

Contact opnemen

Productbeschrijving

Test van de kabelbandenSyStam (Medium)Spanningstype)

1Toepasselijke typische industrie

Elektronica voor de automobielindustrie
Ruimtevaartuigen
Energieopslag, nieuwe energiebatterijen
Automatisering van bedradingslijnen

2Toepassing

FPC Flexible circuit board
Onderzoek van middelspanningsgordels
met een breedte van niet meer dan 50 mm
energieopslagbatterij, energiebatterij CCS, geïntegreerde busbar

3. Kenmerken

Isolatieweerstandstest tot 50 GΩ met een resolutie van 4 draden tot 1 μΩ
De gedistribueerde structuur (128 punten/bord) en de testpunten kunnen worden uitgebreid tot meer dan 20.000 punten.
Het systeem maakt gebruik van gemengde metingen met twee en vier draden, met een hogere meetnauwkeurigheid en een hogere snelheid.
Software aangepaste bewerking tst functie, bewerkbare punt import en export.
Omvattende test in één keer (OS, gelijkstroomweerstand, isolatieweerstand, AC/DC-isolatie-standspanning, LCR, enz.).

4.Specificatie

GemiddeldVoltageGe-test	SAIMR6000
Testmodus	Vier of twee draden (gemengde test)
Aantal punten	32/64/128/256...20480 punten
Proefproject	Testbereik	Testnauwkeurigheid
Test van het besturingssysteem (spanning 5V)	2 kΩ-200 kΩ (optioneel 20 kΩ-1000 kΩ)	± 5%
Isolatieweerstandstest	1MΩ-10GΩ (30V-2000V)	1MΩ~100MΩ: ±2%
		100MΩ~1GΩ: ±5%
		1GΩ~10GΩ: ±10%
Test van gelijkstroomweerstand	0.1Ω-1MΩ	< 100k: ± 1%
Test van gelijkstroomweerstand	0.1Ω-1MΩ	> 100k: ±5%
Interne vierdraadige gelijkstroomweerstandstest	0.1Ω-1MΩ	±0,5%+0,05Ω
Buitenste vierdraadige gelijkstroomweerstandstest	10 μΩ tot en met 100Ω	±0,2%+5μΩ
NTC-test met vier draden (10k, 100k)	Temperatuurbeoordeling (nauwkeurigheid 0,1°C)	Gebruikers kunnen zelf gedefinieerde RT-tabel voor weerstand en temperatuur beoordeling
	Weerstandsbeoordeling (nauwkeurigheid 10k: 1% 100k: 5%)	De weerstandswaarde kan worden beoordeeld op basis van de reële temperatuur van de omgeving
	Vergelijkend oordeel (nauwkeurigheid 0,1°C)	Maximaal weerstandsverschil tussen geteste en standaardonderdelen (bereik)
AC Hi-pot test	30V-2000V	± 3%
Gelijkstroom Hi-pot-test	30V-3000V	± 3%
AC-stroomlekketest	1 μA-10 mA	± 3%
Gelijkstroomlekketest	0.1μA-5mA	± 3%
Afmetingen (in mm)	483265510 (1024P)	483183510 (512P)
Maximaal gewicht (in kg)	26	18
Standaardconfiguratie	Gebruikershandleiding in U-schijf, voedingskabel, netwerkabel, aansluitingsbord, testlijn, patrouillepen.
Facultatieve opstelling	Isolatie standaard weerstand, geleiding standaard weerstand, industriële computer, desktop computer, monitor, muis, toetsenbord, luidspreker.

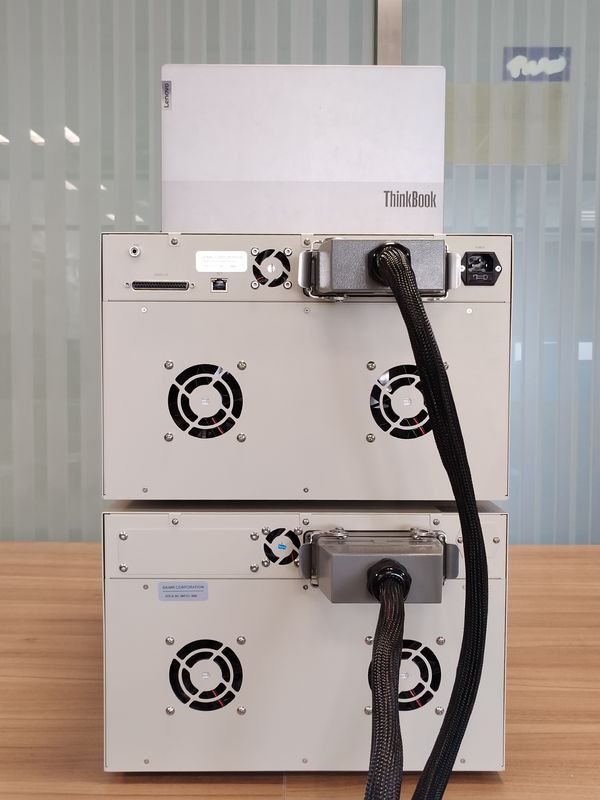

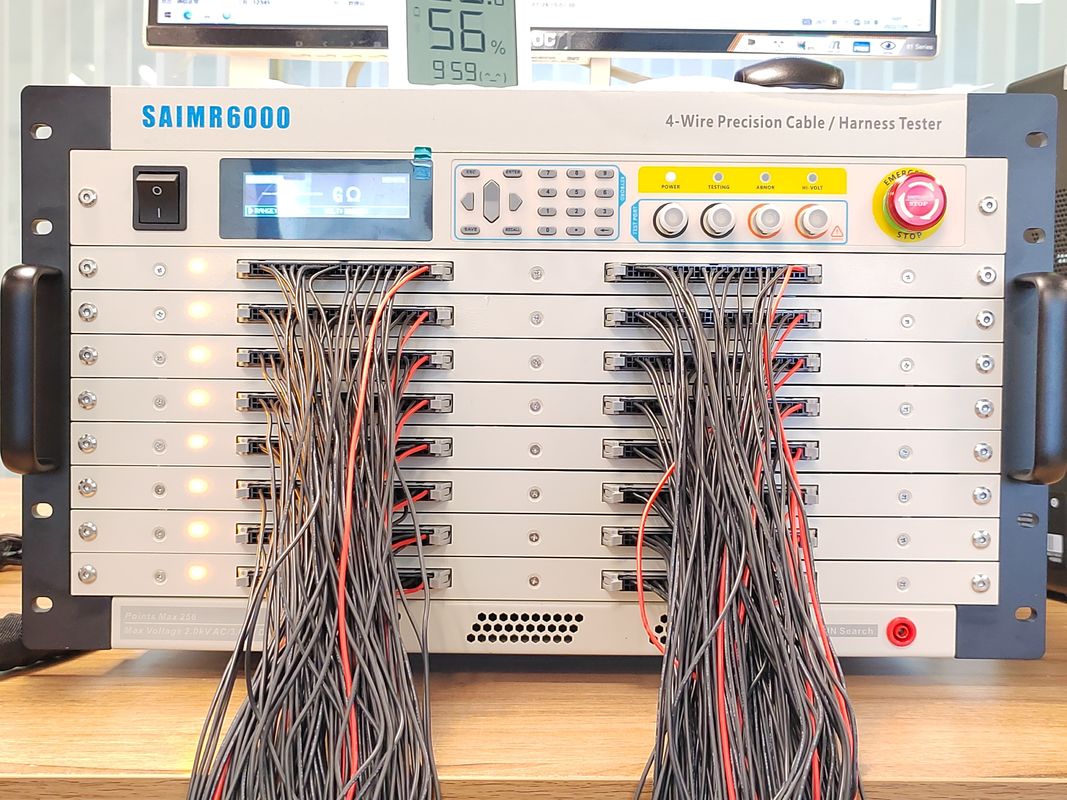

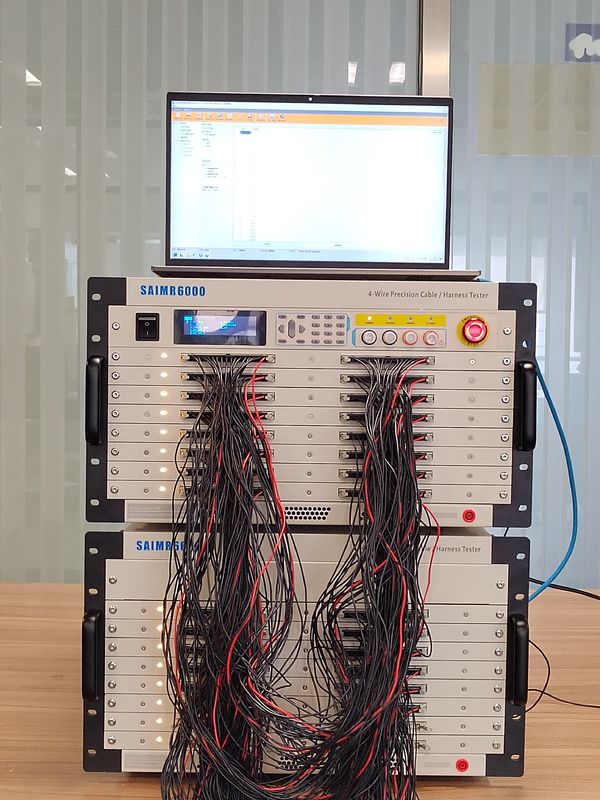

5.Producten Foto's

Apparatuur voor het testen van draadharnassen 0
