Name: FPC Flexible Circuit Board High Voltage Wire Harness Tester met 4 draadweerstandsresolutie
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: 2,500.00 USD
Availability: InStock

Thuis > producten > Tester voor draadbanden >

FPC Flexible Circuit Board High Voltage Wire Harness Tester met 4 draadweerstandsresolutie

FPC Flexible Circuit Board Draadharness Tester

4 draad Resistentie Resolutie hoogspanningskabel tester

FPC Flexible Circuit Board hoogspanningskabel tester

Plaats van herkomst:

China

Merknaam:

SAIMR

Certificering:

Modelnummer:

SAIMR7000

Neem contact met ons op

Vraag een offerte

FPC Flexible Circuit Board High Voltage Wire Harness Tester met 4 draadweerstandsresolutie

Productdetails

Naam van het product:

Middel- en hoogspanningsdraad-/kabelharnastoetser

Afmetingen:

535*482*355mm

Teststroom:

AC/DC

Gewicht:

30 kg

Betaling & het Verschepen Termijnen

Min. bestelaantal

1 set

Prijs

1500-3500$ per set

Levertijd

30 werkdagen

Betalingscondities

T/T

Levering vermogen

200 stuks/jaar

VERWANTE PRODUCTEN

Precise Precise Testing Wire Harness Tester Lage Spanning

Krijg Beste Prijs

Kabel en draad harnas Tester lage spanning DC 1500V

Krijg Beste Prijs

220V 4 draaddraad harnas Tester Professionele testinstrument

Krijg Beste Prijs

Gebruikersvriendelijk

Krijg Beste Prijs

Neem contact met ons op

86-0512-62519606

sales2@saimr.com

Contact opnemen

Productbeschrijving

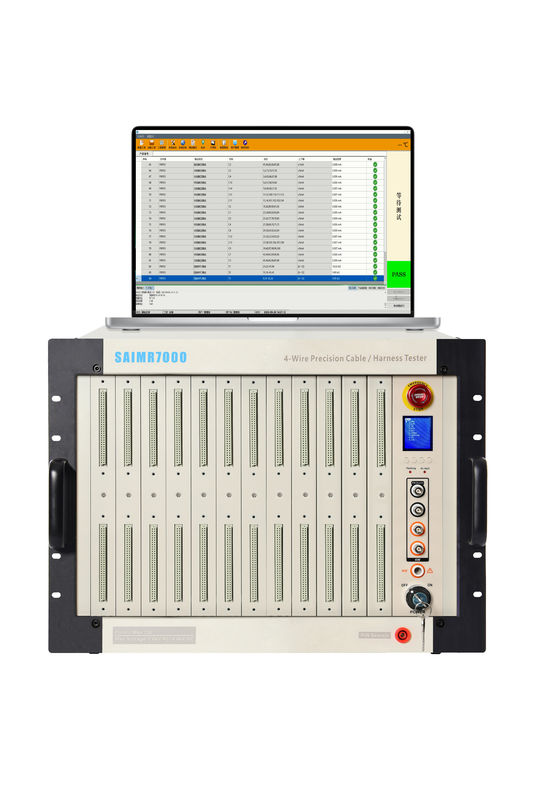

SAIMR7000 FPC Flexible Circuit Board High Voltage Harness Tester met 4-draad Resistance Resolution

Toepasselijke typische industrie

Elektronica voor de automobielindustrie
Ruimtevaartuigen
Energieopslag, nieuwe energiebatterijen
Automatisering van bedradingslijnen
Industriële robot

Toepassing

FPC Flexible circuit board
Test van hoogspanningsgordels
met een breedte van niet meer dan 50 mm
energieopslagbatterij, energiebatterij CCS, geïntegreerde busbar
Test van laadpistool voor elektrische voertuigen

FPC Flexible Circuit Board High Voltage Wire Harness Tester met 4 draadweerstandsresolutie 0

Kenmerken

Isolatieweerstandstest tot 50 GΩ met een resolutie van 4 draden tot 1 μΩ
De gedistribueerde structuur (16 punten/bord), testpunten kunnen worden uitgebreid tot meer dan 20.000 punten.
Het systeem maakt gebruik van gemengde metingen met twee en vier draden, met een hogere meetnauwkeurigheid en een hogere snelheid.
Testfunctie voor softwarebewerking, invoer en export van bewerkbare punten.
Omvattende tests in één keer (OS, gelijkstroomweerstand, isolatieweerstand, AC/DC-isolatie-standspanning, LCR, enz.).

Inleiding tot de software

FPC Flexible Circuit Board High Voltage Wire Harness Tester met 4 draadweerstandsresolutie 2

Feature items	Detaille beschrijving
1.Projectmanagementfunctie	Bestaande projecten laden, testprojecten toevoegen en testparameters instellen.
2Netwerksegmentbeheer	De volgorde kan willekeurig worden aangepast, het punt kan willekeurig worden geselecteerd, flexibele testen en zelf gedefinieerde benoeming is handig voor het management
3. System Function Modules
3.1 Zelftest van het systeem	Controleer of het systeem goed werkt.
3.2 Zoek een punt	Gebruik de patrouillepuntpen om het punt te vinden, de puntinformatie weer te geven en de stem uit te zenden.
3.3 Multimeterfunctie	Snel verschillende tests uitvoeren, makkelijk debuggen.
3.4 Functie voor zelfonderwijs	Ontdek snel de verbinding van onbekende harnassen en selecteer Generate Test Filegroup.
4Behoud van gegevens
4.1 Uitvoer van gegevensverslagen	Het gegevensrapportformaat kan worden aangepast en ondersteunt uitvoer in CSV XLSX PDF en WORD-formaat.
4.2 Databank opslaan	Elke test is voltooid, de gegevens worden opgeslagen in de database.
4.3 Database query	Gebruikers kunnen historische gegevens in de database query en gegevensrapporten afdrukken.
5. Barcode-afdrukfunctie	Ondersteuning code scannen wapens, kunt u barcodes aan te passen aan het product en afdrukken.
6Gebruikersbeheer	Drie managementniveaus: beheerder, programmeur, operator.

Specificatie

GemiddeldVoltageGe-test	SAIMR7000
Testmodus	Vier of twee draden (gemengde test)
Aantal punten	16/32/48/64...20480 punten
Proefproject	Testbereik	Testnauwkeurigheid
Test van het besturingssysteem (spanning 5V)	2 kΩ-1100 kΩ (optioneel 20 kΩ-1000 kΩ)	± 5%
Isolatieweerstandstest	1MΩ-10GΩ (30V-2000V)	1MΩ~100MΩ: ±2%
		100MΩ~1GΩ: ±5%
		1GΩ~10GΩ: ±10%
Test van gelijkstroomweerstand	0.1Ω-1MΩ	< 100k: ± 1%
Test van gelijkstroomweerstand	0.1Ω-1MΩ	> 100k: ±5%
Buitenste vierdraadige gelijkstroomweerstandstest	10 μΩ tot en met 100Ω	±0,2%+5μΩ
NTC-test met vier draden (10k, 100k)	Temperatuurbeoordeling (nauwkeurigheid 0,1°C)	Gebruikers kunnen zelf gedefinieerde RT-tabel voor weerstand en temperatuur beoordeling
	Weerstandsbeoordeling (nauwkeurigheid 10k: 1% 100k: 5%)	De weerstandswaarde kan worden beoordeeld op basis van de reële temperatuur van de omgeving
	Vergelijkend oordeel (nauwkeurigheid 0,1°C)	Maximaal weerstandsverschil tussen geteste en standaardonderdelen (bereik)
AC Hi-pot test	30V-3000V	± 3%
Gelijkstroom Hi-pot-test	30 V tot en met 4000 V	± 3%
AC-stroomonderzoek	1 μA-10 mA	± 3%
Gelijkstroomlekketest	0.1μA-5mA	± 3%
Dioden / Zenerdioden	0-10V	0.1 mA / 1 mA (testsignaal)
Afmetingen (in mm)	535482355 ((192P)	535482355 ((192P)
Maximaal gewicht (in kg)	30	30
Standaardconfiguratie	Gebruikershandleiding in U-schijf, voedingskabel, netwerkabel, aansluitingsbord, testlijn, patrouillepen.
Facultatieve opstelling	Isolatie standaard weerstand, geleiding standaard weerstand, industriële computer, desktop computer, monitor, muis, toetsenbord, luidspreker.
