Name: Testapparatuur voor kabelbanden voor de automobielindustrie / elektronica / lucht- en ruimtevaart / medisch apparaat
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR5000
Price: Negotiable USD
Availability: InStock

Thuis > producten > Tester voor draadbanden >

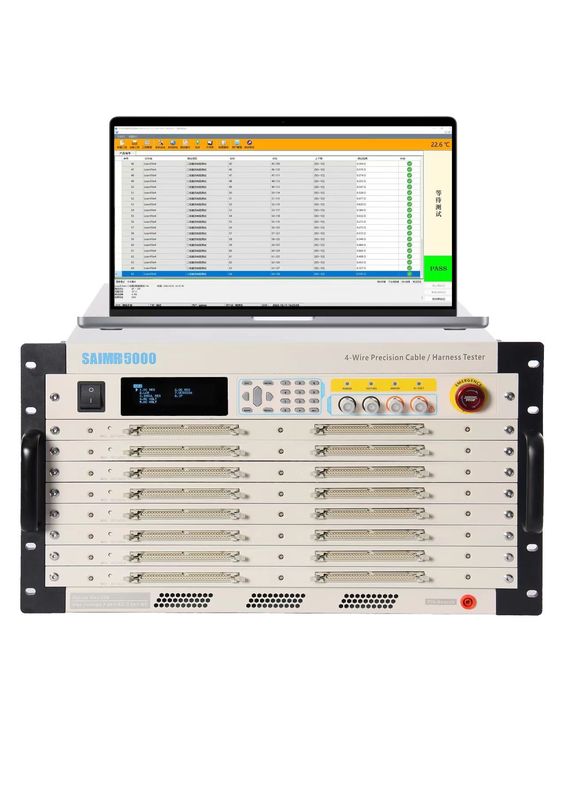

Testapparatuur voor kabelbanden voor de automobielindustrie / elektronica / lucht- en ruimtevaart / medisch apparaat

Testapparatuur voor het testen van kabels

Elektronische apparatuur voor het testen van kabelbanden

Apparatuur voor het testen van draadharnassen in de luchtvaart

Plaats van herkomst:

China

Merknaam:

SAIMR

Certificering:

Modelnummer:

SAIMR5000

Neem contact met ons op

Vraag een offerte

Testapparatuur voor kabelbanden voor de automobielindustrie / elektronica / lucht- en ruimtevaart / medisch apparaat

Productdetails

Naam van het product:

SAIMR5000 Kabelharness Test Systeem

Testmodus:

4-draad of 2-draad (gemengde test)

aantal punten:

128/256/512/1024...20480

Afmetingen:

483*265*510mm/483*183*510mm

Kleur:

Zwart en wit

Feature items:

OS, NTC, LCR, Isolatie en meer

Betaling & het Verschepen Termijnen

Min. bestelaantal

1 set

Prijs

2000-10000$/set

Levertijd

30 werkdagen

Betalingscondities

T/T

VERWANTE PRODUCTEN

86-0512-62519606

sales2@saimr.com

Contact opnemen

Productbeschrijving

Testapparatuur voor kabelbanden voor automobiel / elektronica / luchtvaart / medisch apparaat

Toepasselijke typische industrie

Elektronica voor de automobielindustrie
Ruimtevaartuigen
Energieopslag, nieuwe energiebatterijen
Automatisering van bedradingslijnen

Toepassing

FPC Flexible circuit board
Onderzoek van laagspanningsgordels
met een breedte van niet meer dan 50 mm
energieopslagbatterij, energiebatterij CCS, geïntegreerde busbar

Kenmerken

Isolatieweerstandstest tot 10 GΩ met een resolutie van 4 draden tot 1 μΩ
De gedistribueerde structuur (128 punten/bord) en de testpunten kunnen worden uitgebreid tot meer dan 20.000 punten.
Het systeem maakt gebruik van gemengde metingen met twee en vier draden, met een hogere meetnauwkeurigheid en een hogere snelheid.
Testfunctie voor softwarebewerking, invoer en export van bewerkbare punten.

Inleiding tot de software

Testapparatuur voor kabelbanden voor de automobielindustrie / elektronica / lucht- en ruimtevaart / medisch apparaat 0

Specificatie

Onderzoek op lage spanning	SAIMR5000
Testmodus	4-draad of 2-draad (gemengde test)
Aantal punten	128/256/512/1024...20480
Proefproject	Testbereik	Testnauwkeurigheid
Test van het besturingssysteem (spanning 5V)	2 kΩ -200 kΩ (optioneel 20 KΩ -1000 KΩ)	± 5%
Isolatieweerstandstest	1MΩ-10 GΩ(30V-1500V)	1MΩ~100MΩ: ±2%
		100MΩ~1GΩ: ±5%
		1GΩ~10GΩ: ±10%
Test van gelijkstroomweerstand	0.1Ω-1MΩ	< 100k: ± 1%
Test van gelijkstroomweerstand	0.1Ω-1MΩ	> 100k: ±5%
Buitenste vierdraadige gelijkstroomweerstandstest	10 μΩ tot en met 100Ω	±0,2%+5μΩ
NTC-test met vier draden (10k, 100k)	Temperatuurbeoordeling (nauwkeurigheid 0,1°C)	Gebruikers kunnen zelf gedefinieerde RT-tabel voor weerstand en temperatuur beoordeling
	Weerstandsbeoordeling (nauwkeurigheid 10k: 1% 100k: 5%)	De weerstandswaarde kan worden beoordeeld op basis van de reële temperatuur van de omgeving
	Vergelijkend oordeel (nauwkeurigheid 0,1°C)	Maximaal weerstandsverschil tussen geteste en standaardonderdelen (bereik)
AC Hi-pot test	30 V-1000 V	± 3%
Gelijkstroom Hi-pot-test	30 V tot en met 1500 V	± 3%
AC-stroomlekketest	1 μA-10 mA	± 3%
Gelijkstroomlekketest	0.1μA-5mA	± 3%
LCR-test	Frequentie: 50 Hz-10 kHz	100mΩ-20MΩ ± 2%
	Testtype: weerstand / condensator / inductance / impedance / geleiding / geleiding	10pF-100μF ± 2%
	Testniveau: 0,1 V tot 1,5 V	10nH tot 100H ± 2%
Dioden / Zenerdioden	0-10V	0.1 mA / 1 mA (testsignaal)

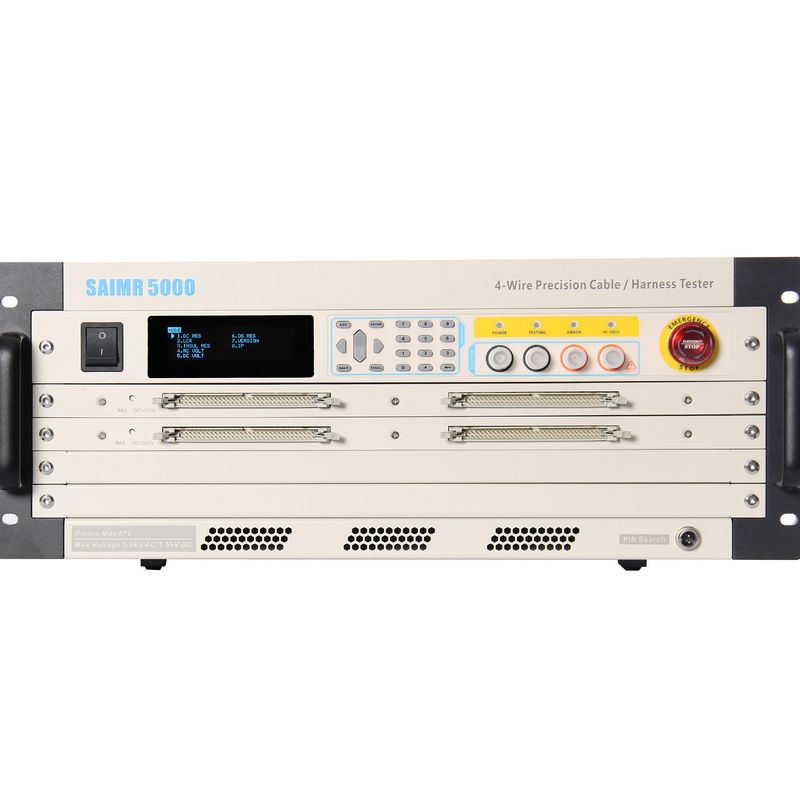

Afmetingen (in mm)	483265510 (1024P)	483183510 (512P)
Maximaal gewicht (in kg)	25	17
Standaardconfiguratie	Gebruikershandleiding in U-schijf, voedingskabel, netwerkabel, aansluitingsbord, testlijn, patrouillepen.
Facultatieve opstelling	Isolatie standaard weerstand, geleiding standaard weerstand, industriële computer, desktop computer, monitor, muis, toetsenbord, luidspreker.
